ZN85-40.5真空断路器
点击图片查看原图
产品: 浏览次数:942ZN85-40.5真空断路器
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2013-09-04 15:21
  询价
详细信息
      ZN85-40.5(3AV3)型户内交流高压真空断路器(以下简称“断路器”)适用于交流50Hz.35kV电力

系统中,可供工矿企业、发电厂及变电站等作为保护和控制设备之用,并适用于频繁操作的场合。
本产品性能符合国家标准GB1984《交流高压断路器》及JB3855《3.6-40.5kV户内交流高压真空断路器》等标准的规定。



二:使用条件
1 周围空气温度:不超过40℃;日平均温度不超过35℃;最低周围空气温度为-25℃。
2 空气相对湿度:日平均值不大于95%,月平均值不大于90%;水蒸气压日平均值不大于2.2kPa;
月平均值不大于1.8kPa;
3 海拔高度:不超过1000m;
4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染;
5 来自开关设备和控制设备外部的振动或地动是可以忽略的;
6 在二次系统中感应电磁干扰的幅值不超过1.6kV。

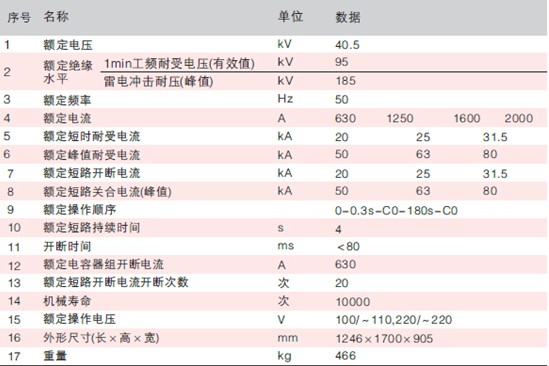

三:主要技术参数
1 结构特点
1 断路器采用一体化和模块化设计,整体结构简单合理,采用上下置,灭弧室部分在上面,联锁和操动部分在下面。使用专用的弹簧气操动机构,无需调整,动作稳定可靠。
2 断路器的三相导电回路的真空灭弧室布置在封闭的绝缘筒内,其绝缘筒采用机电性能可靠的材料并用成熟的真空浇注工艺而成。这样不仅使相间绝缘性能显著提高,而且使每相回路不受外界恶劣环境的影响,可以防止灰尘和异物进入主导回路,并缩小了断路器的整体尺寸。

3 断路器采用美国Cutler-Hammer公司生产的WL-35855X型真空灭弧室或采用国内最新设计线圈式纵向强磁场结构真空灭弧室。它采用陶瓷外壳,铜墙铬触头材料,具有外形尺寸小,绝缘水平高、灭弧能力强,电寿命长及优良的开断和关合短路电流的性能。
2 机械动作原理

断路器的内部结构图断路器主要由导电回路、灭弧系统、绝缘系统、操动系统组成。其中灭弧室的动导电杆经绝缘拉杆及传动连杆和操动机构相连。
1 合闸操作:操动机构由电动机对合闸弹簧储能。合闸电磁铁动作后,合闸弹簧经凸轮及连杆推动拐臂逆时针旋转,拐臂带动连杆机构及螺向上运动,完成合闸操作。同时对分闸弹簧和触头压力弹簧进行储能。使灭弧室触头保持一定的压力,也为分闸操作作准备。
2 分闸操作:分闸电磁铁通电后动作,操动机构内的合闸挚子弹脱扣,灭弧室动导杆在分闸弹簧的带动下向下运动,使真空灭室完成分闸操作。
3 人力储能操作:将手动储能操作手柄插入操动机构的插孔中,然后左右摆动(约60),利用单向轴承完成合闸弹簧的储能。储能后,即可手按合、分闸按钮来实现合、分闸操作。
