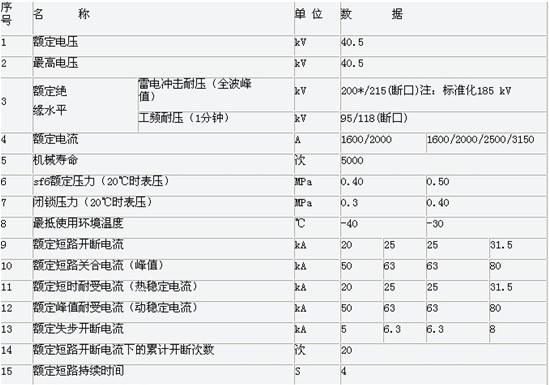

LW8-40.5型断路器配用CT14型弹簧操动机构。断路器负荷国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IE出版物《高压交流断路器》的要求。
2:LW8-12(D)ⅠⅡⅢ系列户外高压六氟化硫断路器LW8-12系列六氟化硫断路器是一种用SF6气体作为灭弧和绝缘介质的柱上断路器,是目前推广 使用的换代产品,其优良的性能价格比,是目前其他12KV级户外断路器不可比拟的。Ⅰ型为人力储能弹簧机构,配有手动分闸拉环,实现就地操作。主要适用于 柱上10KV电网分支回路型的控制和保护。Ⅱ型为电动储能弹簧机构,其分闸、合闸由合、分闸线圈控制。同时配有手动分、合闸拉环,配置合闸控制器能实现自 动重合闸操作。适用于中、小变电站作为控制和保护之用。Ⅲ型为电磁机构。
二:主要特点
开断性能优良,采用压气式灭弧室,燃弧时间短,电寿命长,在额定电压下连续开断25千安20次不检修,不更换六氟化硫气体;
绝缘可靠,机械可靠性高,合闸能力强,能频繁操作;
开合电容器组电流400安无重燃;
切空长线25、50公里无重燃;
结构简单、体积小,不检修周期长
三:使用条件
海拔高度:不超过2500;米;高原型4000米;
环境温度:-30℃—+40℃(特殊要求-40℃—+40℃);
相对湿度:日平均不大于95 %,月平均不大于90 %(25℃);
风速:不大于35米 / 秒;污秽等级为III级;
瓷套爬距为1050mm(1320mm;
日照:0.1w/cm2 ;
覆冰:10mm(MAX)
地震条件:垂直加速度0.3g;
水平加速度0.15g(max)没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
