KJW303三工位直线式液压母线加工机
点击图片查看原图
产品: 浏览次数:965KJW303三工位直线式液压母线加工机
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2013-09-10 15:55
  询价
详细信息
 KJW303三工位直线式液压母线加工机

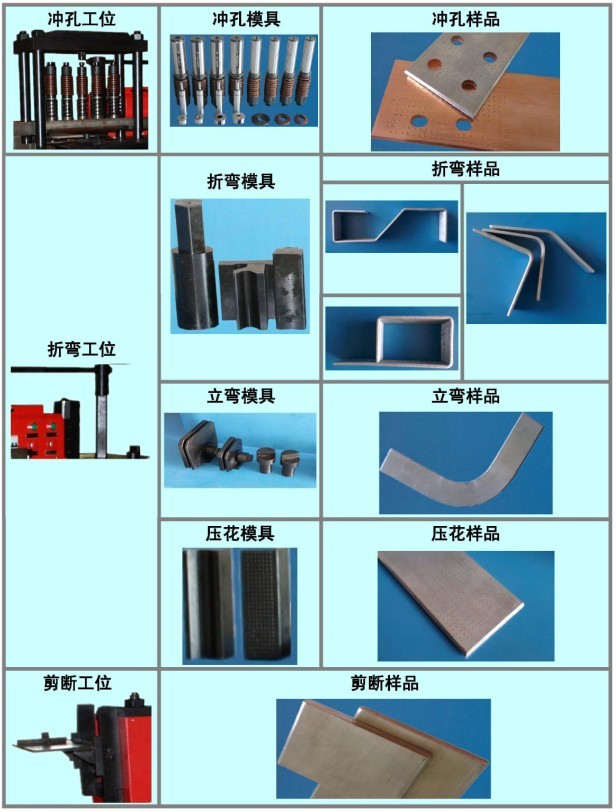

   KJW303三工位直线式液压母线加工机是我公司近期开发的新型母线加工设备。具有平弯、立弯、冲孔、剪断、压麻点、矫平等功能,模具配备齐全,最大加工母线宽度可达230mm。
   KJW303三工位直线式液压母线加工机为三个工位工作,分别是折弯、下料和冲孔工位。冲孔工位可预装五副模具,圆孔模四副,腰孔模一副,只需移动直线式冲孔模座即可选择模位。液压部分采用三套独立供油系统,三个工位三人同时操作,互不干涉互不影响,工作稳定可靠。本机平弯的形式采用直线式刻度盘显示控制,操作方便,角度控制准确,折弯重复精度α±0.5°,工作平稳可靠,造型美观。该设备最大优点是工作效率高,同时降低劳动强度。





设备主要技术参数



折弯工位:



公称压力

300kN

电机功率

5.5kW

折弯方式

三点式折弯

定长方式

机械定长

折弯范围

最大平弯尺寸:220×12mm

最大立弯尺寸:120×12mm

角度误差

±0.5º

剪断工位:



公称压力

350kN

电机功率

3kW

剪断方式

下动式

定长方式

机械定长

剪断范围

最大剪断尺寸:220×6mm 或120×12mm

剪断误差

±0.5

冲孔工位:



公称压力

300kN

电机功率

5.5kW

模架形式

移动直线式

模具数量

5副

定位方式

样冲点定位

厚度范围

1—12 mm

标配规格

圆孔模:Φ9、Φ11、Φ13、Φ17

腰孔模:9×14、11×16、13×18、17×22

外型尺寸:

长×宽×高

2040X1365X1435(不含定位尺)mm

机器重量:

2000 kg
