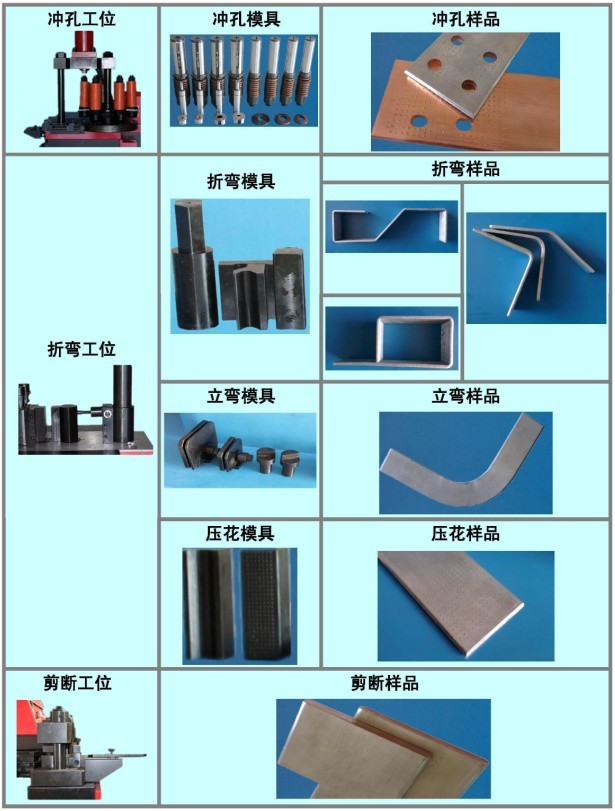

KSW303S数控折弯三工位液压母线加工机是我公司自主开发研制的数控折弯数控剪断多工位母线加工设备机，它由冲孔、剪断和折弯三个独立工位组成，其中折弯工位采用两点式原理，PLC带双编码器控制，自动检测角度并对误差角度进行校正补偿，输入所需折弯角度，无需专用模具便可折弯不同厚度、宽度、材料的母线，且折弯角度误差在±0.2°之间；折弯定长和剪断定长均采用PLC控制伺服电机系统,定位精确快速。立弯、短边平弯使用光栅尺直线位移控制。剪断工位为上动式，刀口可视性好，母线上划线剪断时可观察到线条。冲孔工位设为转塔式，有六个模位，四个圆孔模位、两个腰孔模位，冲孔功能强大。三个工位可同时操作，互不干涉。
本机同时还可以完成母线的压花校平工作，生产效率高、重复精度高、一机多用，是高、低压电气母线加工的理想设备。
设备主要技术参数：
|
折弯工位： |
公称压力 |
300kN |
|
电机功率 |
5.5kW |
|
|
折弯方式 |
数控折弯 |
|
|
定长方式 |
机械或数控定长 |
|
|
折弯范围 |
最大平弯尺寸：160×12mm |
|
|
最大立弯尺寸：120×12mm |
||
|
角度误差 |
±0.2º |
|
|
剪断工位： |
公称压力 |
350kN |
|
电机功率 |
3kW |
|
|
剪断方式 |
上动式 |
|
|
定长方式 |
数控定长 |
|
|
剪断范围 |
最大剪断尺寸：160×6mm |
|
|
剪断误差 |
±0.1 |
|
|
冲孔工位： |
公称压力 |
300kN |
|
电机功率 |
5.5kW |
|
|
模架形式 |
转盘式 |
|
|
模具数量 |
6副 |
|
|
定位方式 |
样冲点定位 |
|
|
厚度范围 |
12 mm |
|
|
标配规格 |
圆孔模：Φ9、Φ11、Φ13、Φ17 |
|
|
腰孔模：9×14、11×16、13×18、17×22 |
||
|
外型尺寸： |
长×宽×高 |
1845×1930×1750（不含定位尺）mm |
|
机器重量： |
1600 kg |
|
