SK303S中型数控两点式三工位液压母线加工机是我公司自主开发研制的多工位功能母线加工设备，它由冲孔、剪断和数控折弯三个独立工位组成，三个工位可同时操作，互不干涉。
本机用于数控折弯、剪切、冲孔各种规格的铜、铝母线。用户只要装上模具，便可将母线加工到所需尺寸。本机平弯采用数控两点式原理，PLC带双编码器控制输入，可自动检测折弯角度并对误差角度进行校正补偿，输入所需折弯角度，无需专用模具便可折弯不同厚度、宽度、材料的母线，且折弯角度误差在±0.2°之间；立弯、短边平弯使用光栅尺直线位移控制。剪断工位为上动式，刀口可视性好，操作直观便捷，尤其是解决了短母线端头划线剪断问题。冲孔工位为移动直线式，设置三个模位：两个圆孔模位、一个腰孔模位。本机经济实用，生产效率高，重复精度高，一机多用，是高、低压电器母线加工的理想设备。

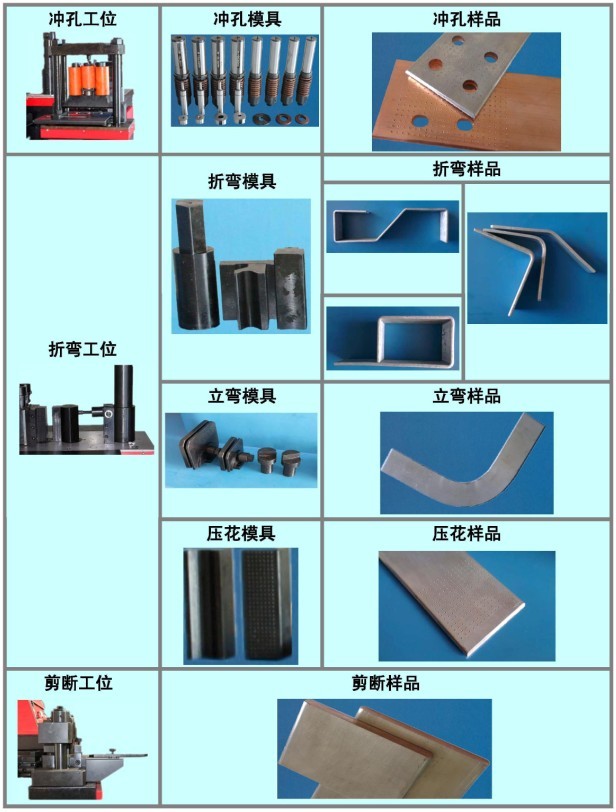

设备随机还配备了压花模、母线立弯模、小母线短边平弯模、样冲样板模、R压头、4种不同规格的圆孔和1种规格的腰孔冲模等多种模具及配件，基本满足用户生产需求。用户还可根据生产的特殊要求，定制特殊规格的模具。
设备主要技术参数：
|
折弯工位： |
公称压力 |
300kN |
|
电机功率 |
3kW |
|
|
折弯方式 |
数控折弯 |
|
|
定长方式 |
机械或数控定长 |
|
|
折弯范围 |
最大平弯尺寸：160×12mm |
|
|
最大立弯尺寸：120×12mm |
||
|
角度误差 |
±0.1º |
|
|
剪断工位： |
公称压力 |
300kN |
|
电机功率 |
3kW |
|
|
剪断方式 |
上动式 |
|
|
定长方式 |
机械定长 |
|
|
剪断范围 |
最大剪断尺寸：160×8mm 或120×12mm |
|
|
剪断误差 |
±0.5 |
|
|
冲孔工位： |
公称压力 |
300kN |
|
电机功率 |
3kW |
|
|
模架形式 |
转盘式 |
|
|
模具数量 |
10副 |
|
|
定位方式 |
样冲点定位 |
|
|
厚度范围 |
12 mm |
|
|
标配规格 |
圆孔模：Φ7、Φ9、Φ11、Φ13、Φ17、Φ21 |
|
|
腰孔模：9×14、11×16、13×18、17×22 |
||
|
外型尺寸： |
长×宽×高 |
1955×1055×1506（不含定位尺）mm |
|
机器重量： |
1540 kg |
|
