选矿摇床是利于机械的摇动和水流的冲洗的联合作用是使矿粒按比重分离的过程。摇床是重力选矿的主要选矿设备，摇床的显著特点是富矿比高，常用它获得最终精矿，同时又可分出最终尾矿，可以有效的处理细粒矿物。分选粒度上线为3mm，下限如果选锡矿和黑钨矿可到0.4mm，铁矿可到0.074mm，多用来分选1mm以下的物料。
选矿摇床的工作原理是摇床分选是在床面和横向水流的共同作用下实现的，床面上床条或刻槽是纵向的，与水流方向近于垂直，水流横向流过时在沟槽内形成涡流，涡流和床面摇动的共同作用使矿砂层松散并按密度分层，重矿物转向下层，轻矿物转向上层，此 过程称为“析离分层”，上层轻矿粒受到水流较大冲力，而下层重矿粒则受较小冲力，因此轻矿粒在床面上横向运动速度大于重矿粒在床面上的横向运动速度。如下图：
在纵向，床面的差动运动、（起初以慢速前进并逐渐加速，到速度达最大时突然后退，后退过程中速度逐渐减小，然后又前进，重复上述过程）不仅促进矿砂层松散分层、而且使重矿粒以较大速度沿纵向向前运动，使轻矿粒以较小速度向前运动。

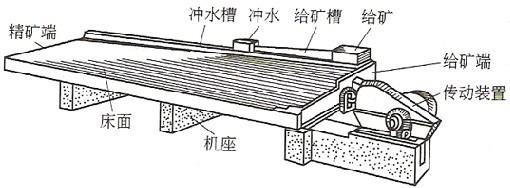

昆明云开矿山机械公司生产的选矿摇床结构如下图：

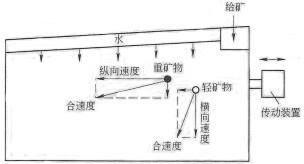

矿粒的去向，取决于纵向速度和横向速度的合成速度，如下图所示。重矿物具有 较小的横向速度和较大的纵向速度，轻矿物具有较大的横向速度和较小的纵向速度，应用平行四边形法则把纵向和横向速度合成，可以看到，重矿物的合速度偏向摇床的精矿排矿端，轻矿物偏向摇床尾矿侧，中等密度的颗粒则位于两者之间，此过程称为“运搬分带”。
