产品介绍
组合式塑料化粪池是 云南普尔顿集团经过长期的研究和试验，自主构台新一代环保型化粪池。通过注塑工艺一次成型化粪池组件，采用螺栓法兰连接方式，可在施工现场按需要组装成任 意规格，任意大小的化粪池，成功解决了砖砌结构化粪池渗漏、使用寿命短、运行状况差、维护困难，以及钢筋混凝土化粪池造价高，施工周期长等问题。
产品特点
1、密封性好：无渗漏、避免水源受污染。
2、耐腐蚀性好：耐酸、碱、盐等多种化学物质的腐蚀，使用年限达50年以上。
3、运输、安装方便：采用现场组装的结构形式，方便运输、安装，占地面积小、施工快捷方便，无需保养，安装完即可投入使用。
4、经济性能优：工程造价比钢筋混凝土化粪池低1/3以上。
产品规格
|
型号 |
有效容积（m³） |
池体规格（直径mm×长度mm |
|
1# |
2 |
Φ1000×L3000 |
|
2# |
4 |
Φ1000×L5000 |
|
3# |
6 |
Φ2000×L2000 |
|
4# |
9 |
Φ2000×L3000 |
|
5# |
12 |
Φ2000×L4000 |
|
6# |
15 |
Φ2000×L5000 |
|
7# |
20 |
Φ2000×L6000 |
|
8# |
25 |
Φ2000×L8000 |
|
9# |
30 |
Φ2000×L10000 |
|
10# |
40 |
Φ2000×L13000 |
|
11# |
50 |
Φ2000×L16000或Φ2000×L8000 L8000（并联） |
|
12# |
75 |
Φ2000×L24000或Φ2000×L12000 L12000（并联） |
|
13# |
100 |
Φ2000×L32000或Φ2000×L16000 L16000 |
|
Φ2000×L32000或Φ2000×L8000 L8000 L8000 L8000（并联） |
产品适用范围
1、 城市市政用大型雨水收集储存池。
2、 建筑小区、厂矿、学校区内雨水收集储存池、小水池、消防水池。
3、 工业企业冷却水池、循环水池，化学水、调节水池。
4、 农村小型水窖。
5、 农村小型引水工程调节水池。
6、 农村村镇算来水水源一体化处理专用水池。
施工技术规程
当水池尝试要求>2m时，可以采用分体竖立串联方式，水池高度控制在h≤10m。水池规格：10m³—1000m³。

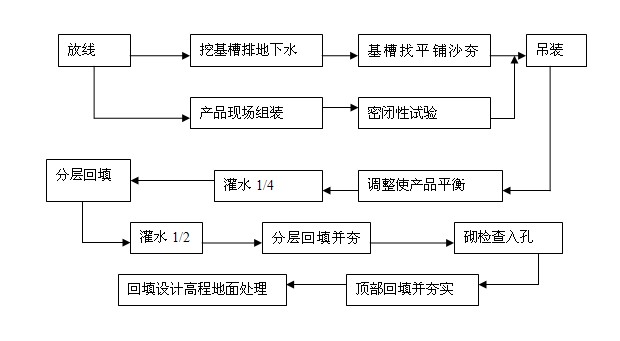

二、安装步骤
1、开挖坑槽
（1）根据所用塑料水窖的型号、规格，测量场地放线，坑槽开挖的尺寸比产品实际尺寸放宽300mm左右。
（2）产品顶部覆土层厚度≤2000mm。
（3）开挖坑槽前应准备好电源、水泵、测量仪器等工具，做好防护措施。
2、基础处理
（1）对于一般土质，可以在原状土地基或经回填夯实的地基上铺设厚度为200mm沙砾层，再铺设100mm的中粗砂基础层。
（2）槽底不得受水浸泡，应首先对地下水进行排除，再铺设基础层。
3、组装
（1）产品运至工地时，组装前应对产品进行验收是否符合所采用的型号，组件是否齐全，是否有破损。
（2）按图纸要求组装，保证密封完好镶嵌在组件槽口中。
（3）组装完成后，必须进行密闭性测试。
4、吊装
（1）产品吊装前必须确认水窖进出水口方向正确。
（2）吊装时，应采用柔性吊带固定池体，不得使用刚性吊带。
（3）吊装就位后、要测定水平度，如不符合要求应即时调整，使之水平。
5、分层回填
（1）回填之前必须向水窖内灌水至池体高度的1/4处，目的在于回填时使内外受压平衡。
（2）回填材料采用中粗砂或符合要求的原土。
（3）池体基础至池体顶部以上500mm范围内，必须采用人工回填，严禁用机械回填。
（4）池体底部腋角部分以及池体两端必须及时采用中粗砂回填写，密实度不得小于90%。
（5）每回填300mm—500mm必须人工夯实一次，回填到1/4处后，继续向池体内灌水至池体高度的1/2处，继续回填夯实，直至水位距池体顶部300mm—500mm，回填至池体顶部相平。
6、砌检查入孔
在回填至池体顶部后，砌检查入孔，砌筑要求根据设计或现场情况而定。
7、 设置进出水管
回填达到施工要求后连接进出水管，进出水管的材料、管径以及设置方案设计要求或参照图集（图集号02S701）
