网络线及视频线系统防雷器(UGKF系列)
网络线及视频线电涌保护器
UGKF
用于保护配有以下连接的电脑网络及视频系统，50Ω/75Ω/93Ω的同轴连接， 100Ω/150Ω双绞线的连接。
常用型号 版本 货号

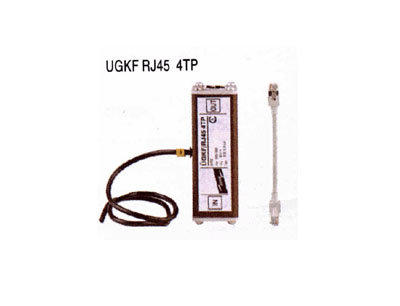

UGKF/RJ45 4TP 适用网络线路系统保护 929 023
UGKF/ B-L 适用视频线路系统保护 929 017
技术参数
|
UGKF
|
B-L |
RJ45 4TP |
||
|
标称电压
|
UN
|
-8V-/+1V-
|
5V-
|
|
|
额定电压(最大持续运行电压)
|
Uc
|
-10V-/+1.4V-
|
6V-
|
|
|
标称放电电流
|
isn
|
2.5kA(线/屏蔽)
10kA(屏蔽/地)
|
300A(线/线)
300A(线/地)
2.5KA(屏蔽/地)
|
|
|
最大放电电流
|
Imax
|
5kA(线/屏蔽)
20kA(屏蔽/地)
|
400A(线/线)
400A(线/地)
5kA (屏蔽/地)
|
|
|
isn时电压保护级别
|
Up
|
≤35V(线/屏蔽)
|
≤35V(线/线)
≤35V(线/地)
|
|
|
1kV/μs时电压保护级别线
|
Up
|
≤15V(线/屏蔽)
≤600(线或屏蔽/地)
|
≤13V(线/线)
≤13V(线/地)
≤700V (屏蔽/地)
|
|
|
响应时间
|
tA
|
≤1ns(线/屏蔽)
≤100ns(屏蔽/地)
|
≤1ns(线/线/屏蔽)
≤100ns(屏蔽/地)
|
|
|
带宽
|
fG
|
300MHz
|
165MHz
|
|
|
最大数据传输速率
|
vs
|
16MBit/s
|
155MBit/s
|
|
|
连接 输入(插座)
输出(插头)
|
BNC
|
Modular jack
|
||
|
BNC
|
RJ45屏蔽
|
|||
|
依据IEC61643-21:2000的分类测试标准
|
B2,C2,C3
|
B2,C1,C3
|
||
|
屏蔽接地
|
间接通过火花间隙和0.75mm2外露引线导线接地
|
|||
|
外型规格 直径
长度
|
φ24mm
74mm
|
□25mm
74mm
|
||
|
配件
|
-
|
**)
|
||
