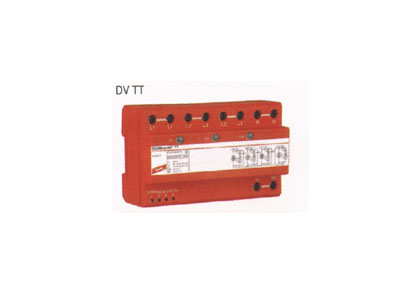

多相复合电涌保护器
DEHNventil TT
电源多相一体化复合电涌保护器，用于将电源线接入防雷等电位系统中，安装于LPZ0A-2界面，防止低压设备受到浪涌和直接雷击的破坏。
依据DIN VDE0110-1： 1997-04标准，适用于过压类别Ⅰ-Ⅳ的设备和装置。
雷电冲击电流测试（10/350），依据DIN V ENV 61024-1（VDE V 0185第100部分），DIN VDE0185第103部分标准；
依据子IEC61643-1：2001标准的第Ⅰ级电涌保护器（SPD ClassⅠ）。依据EN 61643-11： 2001标准的第一类型电涌保护器（SPDtype 1）；依据E DIN VDE0675-6：1989-11，-6/A1：1996-03和-6/A2：1996-10标准的B级电涌保护器。
特点：
- 节省空间设计，密封式火花间隙，动作时不喷出气体火花
- 采用限定后续电流的RADAX-Flow专利技术
- 与电源Ⅱ，Ⅲ级电涌保护器组合使用，无需退耦器，亦可直接与过压类别Ⅰ的终端装置相连（当UN=230V AC时）
- 低电压保护等级
- 配有完整的接线，适用于一般的网络配置
- 双接线端，以及多功能端口可接导线和汇流排
- 可通过DEHNsignal遥信模块实现远程监察
- 配有工作状态指示灯
常用型号 版本 货号
DEHNventil 2P TT 适用电源单相TN/TT系统保护 900 370
DEHNventil TT 适用电源三相TN/TT系统保护 900 375
技术参数
|
DEHNventil
|
TT |
2P TT |
||
|
额定电压
(最大持续运行电压)
|
Uc
|
255V/50Hz
|
||
|
Uc时断后续电流的能力
|
If
|
50kArms
|
||
|
后续电流的限制能力
|
电流达到25KArms时,
32AgL/gG保险也不会跳闸
|
|||
|
雷电冲击电流(10/350)
|
Iimp
|
25/100kA
|
25/50kA
|
|
|
电压
保护
级别
|
Iimp时的残压
|
Up
|
≤1.5kV
|
|
|
雷电脉冲点火电压(1.2/50)
|
≤1.5kV
|
|||
|
响应时间
|
tA
|
≤100ns
|
||
|
最大后备保险丝强度
|
并联:315A gL/gG (L)
串联:125A gL/gG(L-L＇)
|
|||
|
最大后备保险丝抗击能力
|
50kArms
|
|||
|
工作温区
|
¶
|
并联:-40℃…+80℃.
串联:-40℃…+60℃
|
||
|
安装导体截面
|
最小10mm2单股线
最大50mm2多股线/35mm2单股线
(L1,L2,L3,(N),PE(N) (L,N,PE)
最大35 mm2多股线/25 mm2单股线
(L1＇,L2 ＇,L3＇,(N＇) ) (L＇,N＇)
|
|||
|
安装支架
|
35mm宽电气安装导轨,依据EN50022
|
|||
|
外壳材料
|
红色热塑性材料,UL 94-V0
|
|||
|
保护等级
|
IP20
|
|||
|
安装宽度
|
8个标准模块
|
|||
|
DIN 43880
|
||||
|
认证
|
VDE
|
|||
|
测试依据
|
IEC 61643-1:1998-02;
EN 61643-11: 2001;
E DIN VDE 0675-6:1989-11,
-6/A1:1996-03和-6/A2:1996-10
|
|||
