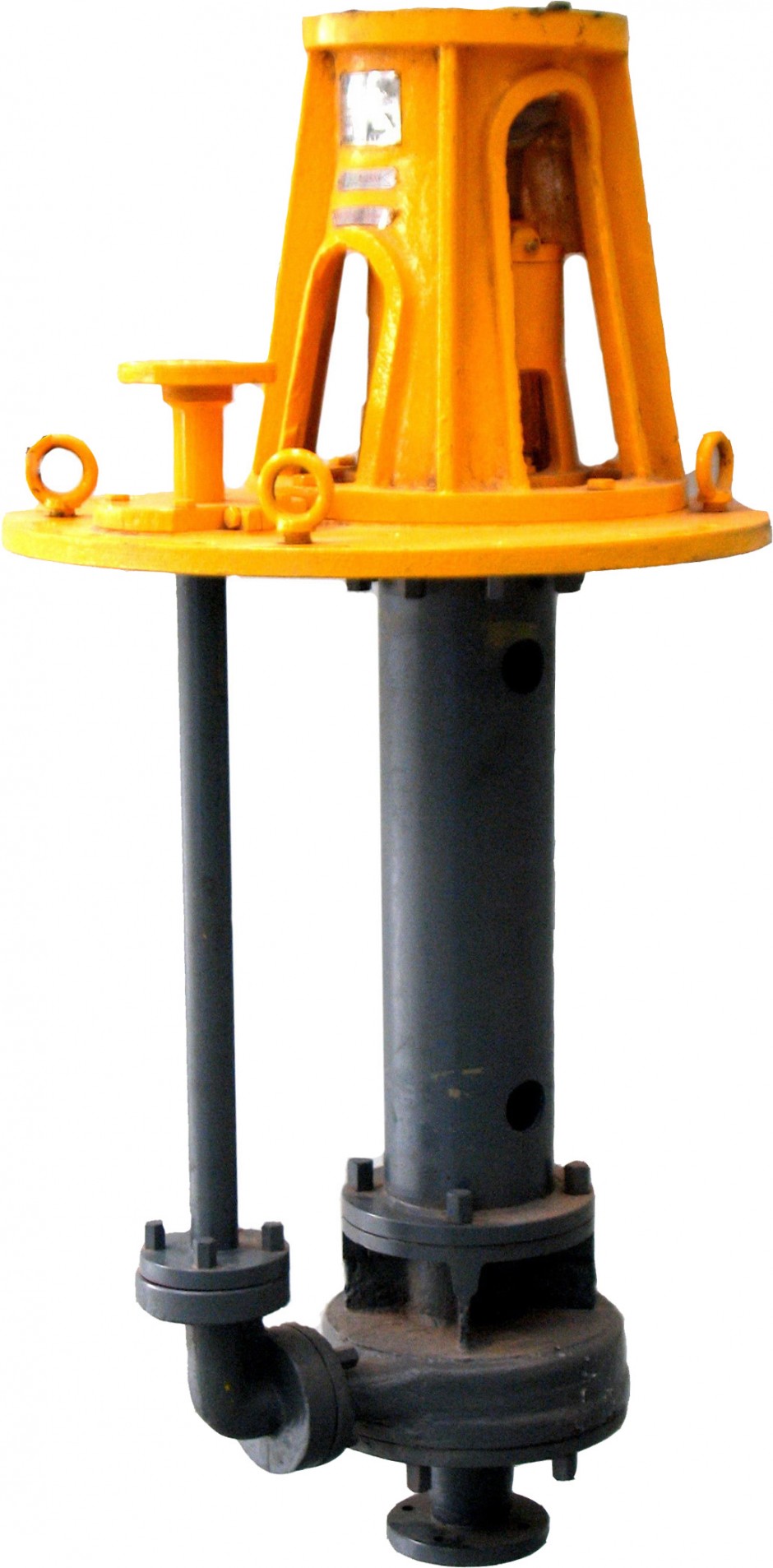

点击图片查看原图
一、概述
JHB型高温浓硫酸液下泵是单级单吸轴向吸入径向剖分叶片式液下离心泵。用于硫酸生产中干燥和吸收循环系统及成品浓硫酸的输送，供输送温度t≤110℃，硫酸浓度为93%～98%浓硫酸或≥105%发烟酸之用。
为不断提升JHB型高温浓硫酸液下泵的品质，我公司根据国内现有硫酸生产工艺及特点， JHB型高温浓硫酸液下泵在结构方面：从水力到结构进行全面优化设计；材料方面：采用我公司新一代高镍合金等材料。再加上拥有一套成熟、完善的加工制造和检验的先进技术和设备，及一套完善严格的质量管理控制体系，不仅使泵的品质由内而外得到提升，而且使泵的各项技术指标达到国内领先水平，并成为广大用户新一代首选产品。
二、JHB型泵的结构特点
JHB型高温浓硫酸液下泵采用双支承结构，即液上部分采用两列角接触球轴承，液下部分设有一对滑动轴承（即轴套、衬套），起承受径向载荷。液下滑动轴承采用具有优良抗热膨胀特性的高镍合金材料，通过泵输送的浓硫酸的润滑，具有良好的润滑性。该系列泵主要由吸入管、泵盖、泵体、叶轮、叶轮螺母、泵轴、轴套、衬套、接管、出液管、底座、密封部件、轴承座、电机座、联轴器、轴承等零部件和标准件组成（详见结构简图）。
泵充分利用自身吸程，可增加吸入管（最长长度必须≤800mm），可使泵整机液下插入深度增加，但在运行前酸罐中液面必须高于泵体中心线300mm以上，运行过程中酸罐中液面必须高于吸入管吸入面300mm以上。
泵运转方向：从电机方向看为逆时针运转（轴承座指示箭头所标）。
三、型号说明
JHB2400-23A
JHB——嘉和牌高温浓硫酸液下泵 2400——泵的设计流量（m3/h）
23——泵的设计扬程（m） A——叶轮第一次切割
性 能 参 数 表
|
泵型号
|
流量（m3/h）
|
扬程(H)
|
转速(r/min)
|
效率(%)
|
轴功率(Kw)
|
电机功率(Kw)
|
质量(Kg)
|
泵型号
|
流量（m3/h）
|
扬程 (H)
|
转速(r/min)
|
效率(%)
|
轴功率(Kw)
|
电机功率(Kw)
|
质量(Kg)
|
|
JHB20-30
|
20
|
30
|
1450
|
43
|
3.8
|
11
|
730
|
JHB280-30B
|
252
|
24
|
1450
|
77
|
21.4
|
55
|
1280
|
|
JHB20-30A
|
19
|
27
|
1450
|
42
|
3.3
|
11
|
730
|
JHB360-24
|
360
|
24
|
1450
|
78
|
30.2
|
75
|
1660
|
|
JHB20-30B
|
18
|
24
|
1450
|
41
|
2.9
|
7.5
|
730
|
JHB360-24A
|
342
|
21.5
|
1450
|
77
|
26.1
|
75
|
1660
|
|
JHB20-30C
|
17
|
21.5
|
1450
|
40
|
2.5
|
7.5
|
730
|
JHB360-24B
|
324
|
19
|
1450
|
76
|
26.0
|
55
|
1660
|
|
JHB40-30
|
40
|
30
|
1450
|
53
|
6.2
|
15
|
980
|
JHB360-24C
|
306
|
17
|
1450
|
75
|
18.9
|
55
|
1660
|
|
JHB40-30A
|
38
|
27
|
1450
|
52
|
5.4
|
15
|
980
|
JHB360-30
|
360
|
30
|
1450
|
80
|
36.8
|
90
|
1590
|
|
JHB40-30B
|
36
|
24
|
1450
|
51
|
4.6
|
11
|
980
|
JHB360-30A
|
342
|
27
|
1450
|
79
|
31.8
|
75
|
1590
|
|
JHB40-30C
|
34
|
21.5
|
1450
|
50
|
4.0
|
11
|
980
|
JHB400-30
|
400
|
30
|
1450
|
80
|
41.4
|
90
|
1650
|
| JHB40-40 |
40
|
40
|
1450
|
45
|
9.7
|
22
|
1120
|
JHB450-30
|
450
|
30
|
1450
|
80
|
46.0
|
110
|
1750
|
|
JHB50-50
|
50
|
50
|
1450
|
52
|
13.1
|
30
|
1120
|
JHB600-30
|
600
|
30
|
1450
|
80
|
61.5
|
132
|
2665
|
|
JHB55-32
|
55
|
32
|
1450
|
64
|
7.5
|
18.5
|
980
|
JHB600-30A
|
570
|
27
|
1450
|
79
|
53.1
|
110
|
2665
|
|
JHB55-40
|
55
|
40
|
2900
|
48
|
12.5
|
30
|
1120
|
JHB600-30B
|
540
|
24
|
1450
|
78
|
45.3
|
110
|
2665
|
|
JHB80-30
|
80
|
30
|
1450
|
65
|
10.1
|
22
|
1020
|
JHB600-30
|
600
|
30
|
960
|
82
|
59.8
|
132
|
3800
|
|
JHB80-30A
|
76
|
27
|
1450
|
64
|
8.7
|
22
|
1020
|
JHB600-35
|
600
|
35
|
1450
|
81
|
70.6
|
160
|
3200
|
|
JHB80-30B
|
72
|
24
|
1450
|
63
|
7.5
|
22
|
1020
|
JHB780-30
|
780
|
30
|
1450
|
75
|
85.0
|
200
|
3000
|
|
JHB80-30C
|
68
|
21.5
|
1450
|
62
|
6.4
|
18.5
|
1020
|
JHB780-30A
|
740
|
27
|
1450
|
74
|
73.5
|
185
|
3000
|
|
JHB100-30
|
100
|
30
|
1450
|
68
|
12.1
|
30
|
1020
|
JHB780-30B
|
702
|
24.3
|
1450
|
73
|
63.4
|
160
|
3000
|
|
JHB100-40
|
100
|
40
|
1450
|
62
|
17.6
|
45
|
1220
|
JHB780-30C
|
663
|
21.7
|
1450
|
72
|
54.4
|
132
|
3000
|
|
JHB100-50
|
100
|
50
|
1450
|
60
|
22.7
|
55
|
1680
|
JHB800-30
|
800
|
30
|
960
|
78
|
83.8
|
185
|
4800
|
|
JHB120-26
|
120
|
26
|
1450
|
73
|
11.6
|
30
|
1150
|
JHB800-30A
|
760
|
27
|
960
|
77
|
72.6
|
160
|
4800
|
|
JHB120-26A
|
114
|
23.5
|
1450
|
72
|
10.1
|
22
|
1150
|
JHB800-30B
|
740
|
25
|
960
|
76
|
66.3
|
160
|
4800
|
|
JHB120-26B
|
108
|
21
|
1450
|
71
|
8.7
|
22
|
1150
|
JHB1100-40
|
1100
|
40
|
1450
|
80
|
149.9
|
315
|
4200
|
|
JHB120-26C
|
102
|
18
|
1450
|
70
|
7.1
|
18.5
|
1150
|
JHB1200-30
|
1200
|
30
|
1450
|
79
|
124.2
|
250
|
4200
|
|
JHB150-30
|
150
|
30
|
1450
|
76
|
16.1
|
37
|
1150
|
JHB1300-28
|
1300
|
28
|
960
|
82
|
119.6
|
250
|
5000
|
|
JHB150-55
|
150
|
55
|
1450
|
60
|
37.7
|
90
|
1680
|
JHB1300-28A
|
1250
|
26
|
960
|
81
|
103.6
|
220
|
5000
|
|
JHB180-15
|
180
|
15
|
1450
|
72
|
10.2
|
30
|
1220
|
JHB1300-28B
|
1200
|
24
|
960
|
80
|
88.3
|
185
|
5000
|
|
JHB180-15A
|
170
|
13
|
1450
|
71
|
8.5
|
22
|
1220
|
JHB1300-28C
|
1150
|
22
|
960
|
79
|
77
|
160
|
5000
|
|
JHB200-30
|
200
|
30
|
1450
|
78
|
20.9
|
55
|
1250
|
JHB1400-25
|
1400
|
25
|
960
|
84
|
113.5
|
250
|
5200
|
|
JHB200-30A
|
190
|
27
|
1450
|
77
|
18.1
|
45
|
1250
|
JHB1800-24
|
1800
|
24
|
960
|
84
|
140.1
|
280
|
5600
|
|
JHB200-30B
|
180
|
24
|
1450
|
76
|
15.5
|
37
|
1250
|
JHB1800-24A
|
1600
|
23
|
960
|
83.5
|
120.1
|
250
|
5600
|
|
JHB250-38
|
250
|
38
|
1450
|
82
|
31.6
|
75
|
1280
|
JHB1800-24B
|
1500
|
22
|
960
|
83
|
108.4
|
250
|
5600
|
|
JHB250-38A
|
238
|
34
|
1450
|
81
|
27.2
|
75
|
1280
|
JHB2400-23
|
2400
|
23
|
750
|
85
|
176.9
|
380
|
6300
|
|
JHB280-30
|
280
|
30
|
1450
|
79
|
29.0
|
75
|
1280
|
JHB2400-23A
|
2100
|
22
|
750
|
84
|
149.9
|
315
|
6300
|
|
JHB280-30A
|
266
|
27
|
1450
|
78
|
25.0
|
55
|
1280
|
JHB2400-23B
|
1900
|
21
|
750
|
83
|
130.9
|
280
|
6300
|
