1、概述
JHN轻型液下泵是在吸收国内外先进技术的基础上研制而成的,
具有高效节能,结构小巧,重量轻、安装方便等优点,适用于
磷复肥和有色冶炼系统应急事故处理,供输送清洁的酸、碱等
有腐蚀性的液体和工矿企业污水。

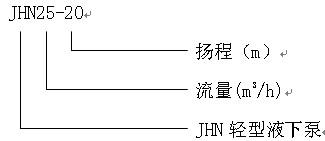

型号说明
2、结构说明

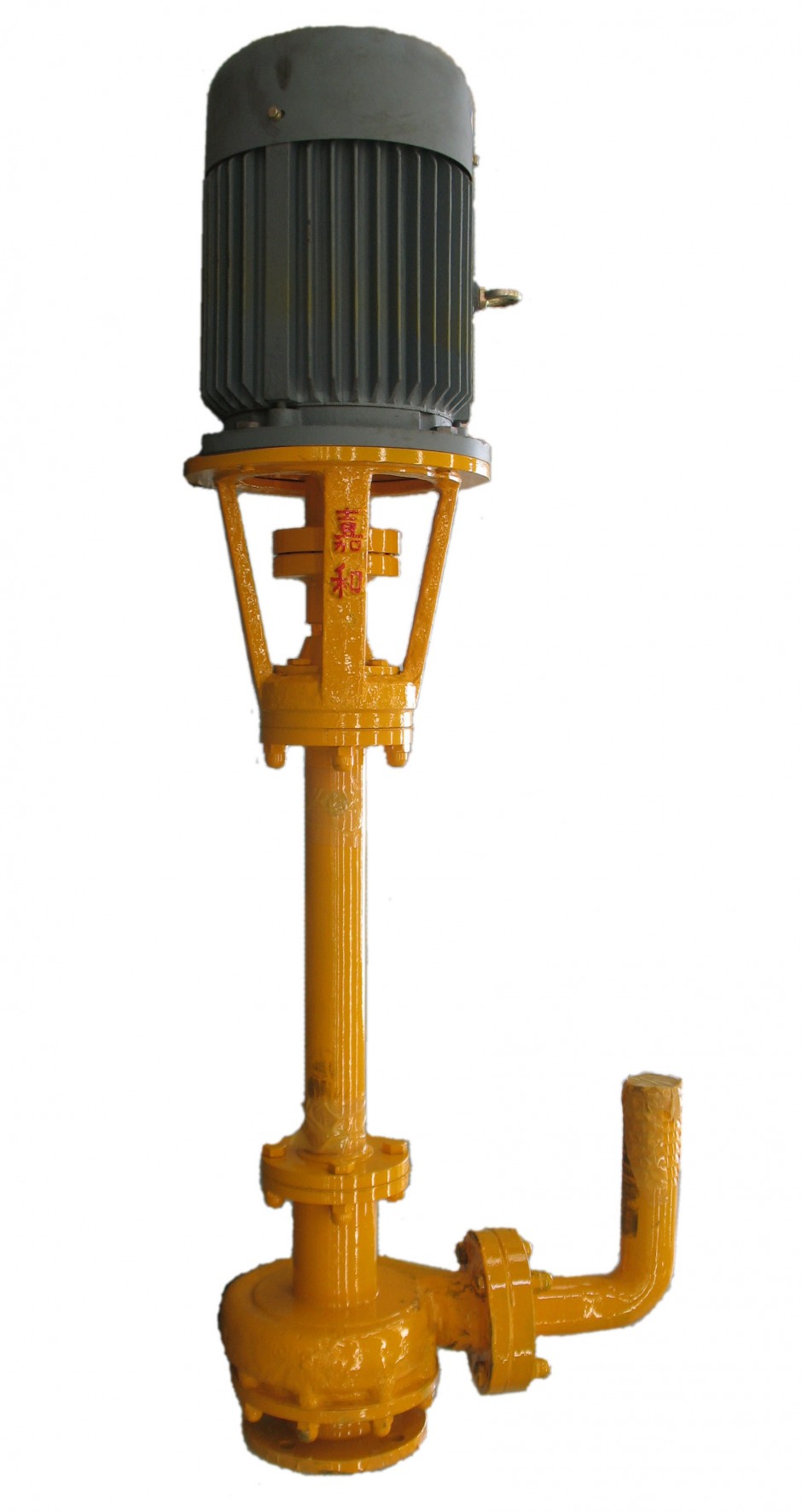

2.1 JHN系列泵为单级单吸立式液下泵,主要部件由泵体、泵盖、
叶轮、液下滑动轴承、中间接管、轴、电机支架等组成。
2.2 液下滑动轴承由所输送介质自润滑,上轴承采用双列角接触球轴承,承受转子部件的轴向负荷和部分径向
负荷,采用脂润滑。
2.3 该系列泵由于采用液下泵设计,无密封装置,解决了因泄漏而带来的环境污染问题。
2.4 中间接管连接泵体和电机支架。
2.5 泵通过联轴器由原动机直接驱动,从电机端看为顺时针方向旋转。
2.6 叶轮设计有多种形式:闭式叶轮、涡流叶轮。涡流叶轮具有良好的固体颗粒通过能力,
特别易于结晶介质的清理,方便维护。闭式叶轮具有较宽的流道,有利于含固介质的通过而
不致产生堵塞现象;闭式叶轮设有背叶片,前背叶片阻止介质向泵入口方向的回流,后背叶
片平衡轴向力和降低介质在轴向的泄漏压力,以提高密封的可靠性和使用寿命。
3、材质特点
泵过流部件材质根据输送介质工况的差异有多种耐腐蚀耐磨蚀材质供选用。可选用JSB-15(CD-4MCu)、F33(加氮CD-4MCu)、VF33 (微合金化CD-4MCu)、JSB-18
(Cr30)等材质。
性能参数表及安装尺寸
4、性能参数
泵型号 |
流 量 m3/h |
扬 程 m |
转 速 r/min |
电机功率 Kw |
泵质量 kg |
JHN6-8 |
6 |
8 |
2900 |
1.1 |
40 |
JHN18-10 |
18 |
10 |
2.2 |
48 |
|
JHN25-20 |
25 |
20 |
4 |
65 |
|
JHN35-10 |
35 |
10 |
3 |
55 |
|
JHN50-12 |
50 |
12 |
4 |
65 |
