1．慨述
JHZ型化工轴流泵为单级悬臂式结构,是我公司在充分吸收高质公司与路易斯公司同类轴流泵泵型技术的基础上,自主开发设计的新产品.结构合理,抗汽蚀性能好,可靠性高.泵设计压力10bar,输送介质温度为～+
2．用途
磷复肥行业：适用于输送含固体颗粒腐蚀性介质，如闪蒸冷却、磷酸浓缩等工位。
氧化铝行业、有色冶金行业：适用于碱液浓缩循环。
化工、制碱、制盐、行业：适用于物料的浓缩循环工位。
造纸、轻工行业：适用于物料的浓缩循环工位。

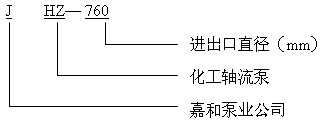

3．型号说明
悬臂式转子，采用前开门结构，结构简单，维修方便，不用拆卸泵体和管线。
泵体中部支撑，转子热对中性好。
采用填料密封，特殊要求时可采用机械密封。
叶轮与吸入短管配合，在输送磨蚀性物料时，只要更换叶轮和吸入短管即可，从而提高泵体的使用寿命。
叶轮反装即可改变介质流向。
可采用直联、皮带或减速机等传动方式。
可选用CD4MCu 、Cr30、304、304L、316、316L、
磷肥行业闪蒸冷却工位的叶轮、吸入短管用Cr30材料，磷酸浓缩工位的叶轮、吸入短管用
|
|
|
|
|
|
|
|
1 |
JHZ400 |
600~1600 |
2~8 |
600~1000 |
45~60 |
|
2 |
JHZ500 |
1200~2200 |
2~6 |
570~750 |
50~65 |
|
3 |
JHZ600 |
2000~3000 |
2~6 |
300~750 |
50~65 |
|
4 |
JHZ700 |
2800~5000 |
2~6 |
300~600 |
60~70 |
|
5 |
JHZ760 |
4000~8000 |
2~6 |
200~500 |
60~73 |
