JHY系列泵系单级、单吸耐腐蚀液下离心泵,可广泛应用于硫磷化工、煤化工、石油化工、冶金、合成纤维、医药等行业,用于输送不含固体颗粒的各种酸性、碱性、中性介质。按API610标准中VS4型结构设计,液下深度可达6米。

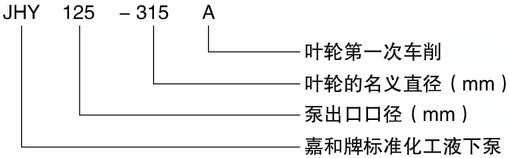

2、型号说明
3、性能参数
流 量Q:1~2000 m3 /h
扬 程H:5~65 m
压 力P:~1.6 Mpa
温 度T:-80℃~+450℃
4、材质
根据输送工况介质特点,过流部件材质采用公司自主研发的JSB系列合金材料,如JSB-10、JSB-15、JSB-19合金及2205、316L、904等牌号不锈钢。
5、结构特点
JHY系列标准化工液下泵结构紧凑,叶轮、泵体采用成熟优秀水力模型,特性曲线平坦,汽蚀值低,效率高。在非满负荷时,也保持这些特性。泵体可带保温夹套;叶轮与泵体(盖)均设有可更换的密封环。
当底板至泵体(叶轮)中心深度≦1800mm时,采用标准轴设计,液下滑动轴承有一套;当底板至泵体(叶轮)中心深度超过1800mm时,采用加长轴结构设计,液下滑动轴承数量≧2。
6、用途
有色冶金行业:适用于输送制酸及电解系统各种液体。
煤化工、石油化工行业:适用于输送有机、无机化合物及其它有腐蚀性的介质。
钢铁行业:适用于输送各种腐蚀性的介质。
硫磷行业:适用于输送各种腐蚀性介质。
合成纤维、医药等行业:适用于输送具有一定腐蚀性的介质。
